Energias renovables: Navantia entrega a Iberdrola la subestación”Andalucía” para el parque eólico marino alemán de Wikinger.

Introducción:

El parque eólico marino de Wikinger, previsto para  400 megavatios (MW) de capacidad, contempla instalar hasta 80 aerogeneradores (70, de momento) en un área de unos 34 kilómetros cuadrados, a 30 kilómetros de distancia de la isla de Rügen, en el mar Báltico, en la zona económica exclusiva de Alemania.

En función del número de turbinas eólicas a instalar, la inversión podría alcanzar los 1.500 millones de euros. Una vez entre en operación, el parque eólico producirá suficiente energía limpia para cubrir las necesidades de más de  350.000  hogares alemanes.

En diciembre de 2014, la compañía eléctrica española Iberdrola suscribió un contrato con los astilleros públicos,Navantia, por un valor total de 160 millones de euros.

El encargo contemplaba también el suministro de 29 cimentaciones -jackets- que sostendrán otros tantos aerogeneradores del parque Wikinger. Estas estructuras fueron construidas en las instalaciones de Navantia en Fene (A Coruña) por 90 millones de euros. Además, esta adjudicación incluía la fabricación, por parte de la empresa asturiana Windar, de 116 pilotes, cuatro para cada aerogenerador.

La cartera de proyectos offshore de Iberdrola en Alemania asciende a 2.000 MW de los cuales 1.000 MW podrían estar instalados en el Báltico en 2019. A finales de 2013, esta empresa habrá invertido unos 70 millones de euros sólo en el desarrollo del complejo de Wikinger.

Es de destacar que unos 700 empleados han trabajado en este proyecto y que, gracias a esta iniciativa, Navantia ha entrado en un negocio de futuro como el de la energía eólica marina.

Ingeniería

Los 350 MW de Wikinger producirán, cuando entren en operación a finales de 2017, suficiente energía como para cubrir las necesidades eléctricas de más de 350.000 hogares alemanes, evitando la emisión a la atmósfera de casi 600.000 toneladas de CO2 al año.

Esta vanguardista instalación de distribución eléctrica de alrededor de 8.500 toneladas de peso total -subestación, jackets o plataforma marina y pilotes-,es más pesada que la Torre Eiffel y la Estatua de la Libertad juntas, cuyo traslado se producirá a aguas alemanas, a lo largo de agosto, mediante una barcaza.

Se trata de una gran obra de ingeniería diseñada por Iberdrola para recoger toda la electricidad producida por sus aerogeneradores en alta mar.

Así mismo será capaz de resistir las extremas condiciones climatológicas de esa zona  en el mar Báltico, donde la profundidad oscila entre 37 y 43 metros.

Ignacio Galán Presidente de Iberdrola y José Manuel Revuelta de Enantia junto con las autoridades políticas durante la entrega de la subestación “Andalucía”.

Iberdrola, 50 Hertz (operador del sistema eléctrico en esa parte de Alemania) y Navantia han celebrado este lunes 8 de agosto el acto de entrega de la subestación bautizada como “Andalucía” que se convertirá en el corazón energético del parque eólico marino que Iberdrola promueve en el mar Báltico, ya que será la destinada al parque eólico marino alemán Wikinger y ha sido construida íntegramente en las instalaciones de Navantia en  Puerto Real (Cádiz); dicha subestación,está formada por dos secciones, o superestructuras, que serán utilizadas por Iberdrola y 50Hertz.

F.J. de C.

Madrid, 10 de agosto de 2.016

Tecnología y Marca España: Abengoa construye en Chile el mayor complejo solar de Ibero América .

Abengoa(*) es una importante compañía española de ámbito internacional que aplica soluciones tecnológicas innovadoras para el desarrollo sostenible en los sectores de energía y medioambiente.

Recientemente, ha celebrado el acto de inicio de obra de la planta fotovoltaica que formará parte del complejo solar Atacama 1, ubicado en el norte de Chile (Comuna de María Elena, Segunda Región, Antofagasta) .

Esta planta constituirá el mayor complejo solar de Ibero América:

• El complejo Atacama 1, de 210 MW, estará formado por la primera planta termosolar de Ibero América y por una planta fotovoltaica
• Ambas tecnologías se complementan para aportar energía limpia y estable las 24 horas del día

La ceremonia contó con la presencia del superintendente de Electricidad y Combustibles del ministerio de Energía de Chile, Luis Ávila y del alcalde de ese municipio, Jorge Godoy, quienes elogiaron el comienzo de la monumental obra en pleno desierto de Atacama, a 1.368 kilómetros al norte de Santiago.

El representante de Abengoa Chile, Iván Álvarez, presente en el acto, dijo a la agencia Efe que recientemente el Gobierno ha abierto espacios como este para generar energías limpias que entren al sistema de producción de energía.

"En estas, a Abengoa le fue adjudicado un bloque importante de suministro para todo el país. Creemos que con estos proyectos podemos generar más energía de manera eficiente, sostenible, limpia y a precios competitivos", aseveró.

Por su parte, el intendente de la región de Antofagasta, Valentín Volta, dijo que "estamos felices por María Elena, felices por la región y felices por la energía que va a integrar al sistema interconectado nacional".

Según sus organizadores, el proyecto recibe y se beneficia de la mayor radiación solar en todo el mundo, ya que Atacama 1 estará formado por una planta fotovoltaica con una capacidad de 100 megavatios y por la primera planta termosolar de Ibero América con 110 megavatios de capacidad y 17,5 horas de almacenamiento térmico.

En conjunto, el campo solar del complejo alcanza una extensión de unas 1.000 hectáreas.

El proyecto se ubica en pleno desierto de Atacama, zona que cuenta con la mayor radiación solar en todo el mundo.

La planta fotovoltaica, que será la más grande en su categoría en el Norte Grande, con una potencia instalada de 100 MW, constará de 392.000 paneles que captarán la energía del sol para transmitirla directamente a la red.

Por su parte, la planta termosolar, cuya construcción comenzó en 2014, tendrá 10.600 heliostatos con una superficie total para el campo solar de más de 700 hectáreas. Los heliostatos concentran la radiación solar en un punto, el receptor, ubicado en la parte superior de una torre de 250 metros de altura. La radiación del sol se emplea para calentar sales fundidas que se utilizan para generar vapor con el que se alimenta una turbina de 110 MW que genera electricidad limpia.

Esta planta poseerá además un sistema de almacenamiento térmico de sales fundidas que permitirá entregar energía de forma estable durante las 24 horas del día.

El complejo evitará la emisión de unas 870.000 toneladas de CO2 al año y permitirá responder a la demanda de energía de la población y de la industria gracias a la combinación de ambas tecnologías.

Se estima que la planta fotovoltaica entrará en funcionamiento a fines de 2015 y la planta termosolar durante el segundo trimestre de 2017.

Abengoa está presente desde 1987 en Chile, país en el que ha desarrollado numerosos proyectos para importantes compañías mineras, empresas eléctricas, de comunicaciones y del sector industrial en general. Este proyecto consolida la apuesta tecnológica de Abengoa por la energía termosolar y por la innovación.

Actualmente, Abengoa cuenta con una capacidad instalada de 1.503 MW en operación comercial, 360 MW en construcción y 210 MW en desarrollo. Abengoa es la única compañía en todo el mundo que construye y opera plantas termosolares tanto de tecnología de torre como cilindro parabólica.

El sistema de almacenamiento térmico de sales fundidas permitirá entregar energía de forma estable durante las 24 horas del día.

El actual proyecto consolida la apuesta tecnológica de Abengoa, esta empresa nacida en Sevilla en 1941 y que hoy desarrolla proyectos en más de 80 países, dispone de una cartera de pedidos que asciende a 48.000 millones de euros apuesta por  las energías renovables y por la innovación tecnológica en ese campo.

F.J.de C.

Madrid, 02 de febrero de 2.015

(*) Nota: Más info sobre Abengoa en:

http://www.laenergiadelcambio.com/

www.abengoa.com

El mar, una inmensa fuente de energía renovable: Parque Mareomotriz Paimpol-Bréhat de Francia.

Los océanos ofrecen un enorme potencial energético que, mediante diferentes tecnologías, puede ser transformado en electricidad y contribuir a satisfacer las necesidades energéticas actuales.

Dentro de las Energías del Mar, existen tecnologías claramente diferenciadas: energía de las mareas, energía de las corrientes, energía maremotérmica, energías de las olas o undimotriz y energía del gradiente salino (osmótica).

En el presente artículo se describe una importante instalación en la cual la energía mareomotriz se produce gracias al movimiento generado por las corrientes,  cuya energía es aprovechada por turbinas, las cuales a su vez mueven el rotor o parte móvil de un alternador que genera energía eléctrica,  el cual está conectado con una central en tierra que distribuye la energía hacia los usuarios.

Al no consumir elementos fósiles ni tampoco producir gases que aumentan el efecto invernadero se le considera una energía limpia y renovable.

El Parque Mareomotriz Paimpol-Bréhat se encuentra actualmente en construcción en la costa al norte de la región de Bretaña, en Francia. Ver video:

Una vez que sus cuatro turbinas entren en funcionamiento, se convertirá en el conjunto mareomotriz más grande de su tipo en el mundo y será capaz de generar suficiente energía como para cubrir las necesidades eléctricas de más de 4.000 hogares.

La idea de construir el parque fue presentada por primera vez por Electricité de France (EDF) en 2004. Los trabajos de construcción de la instalación mareomotriz comenzaron en 2008, habiéndose completado en la actualidad las pruebas operativas con la primera turbina mientras continúa en curso la construcción de las otras tres. El coste de llevar a cabo el parque mareomotriz alcanza los 40 millones de euros, estimándose que el proyecto proporcione oportunidades de empleo para las poblaciones cercanas.

La primera turbina, llamada L’Arcouest, fue desarrollada por los ingenieros de OpenHydro siendo puestas a prueba desde diciembre de 2013 hasta abril de 2014. La siguiente instalación piloto que consta de dos turbinas de mareas para ser ubicadas en el mismo área, fue anunciada en junio de 2014. OpenHydro desarrollará, instalará y probará las dos turbinas en colaboración con EDF desde 2015. Como resultado, se espera que el proyecto piloto pueda preparar el camino para la pre-comercialización de instalaciones mareomotrices a partir de 2016 si todo se desarrolla según lo previsto.

Las turbinas de OpenHydro fueron seleccionadas para este proyecto debido a su menor  costo y a la facilidad de instalación, gracias en gran medida a que la colocación de las turbinas bajo el agua no requiere de ninguna perforación u operaciones de excavación.

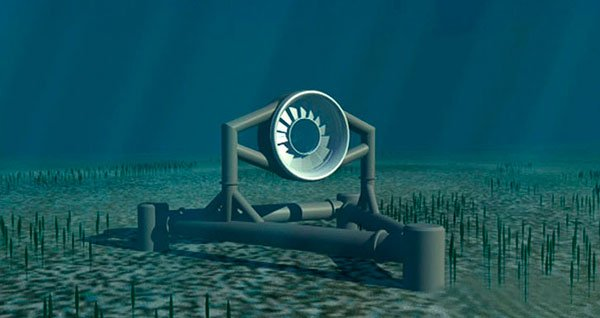

Cada una de las cuatro turbinas tiene una altura de 22 m, un diámetro de 22 m y un peso de 850 toneladas, incluyendo las unidades de base. Cada una de las cuatro turbinas tienen una capacidad de generación de 2 MW y se establecen a 35 m de profundidad en el lecho marino.

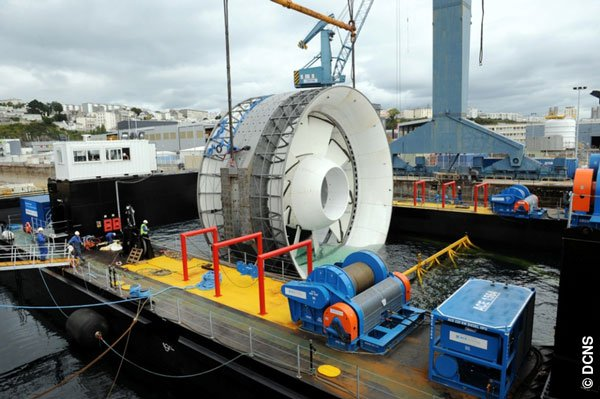

Una barcaza especialmente diseñada llamada OpenHydro Triskell, está siendo utilizada para el transporte e instalación de los sistemas mareomotrices. Concretamente, las turbinas se colocan en la zona superior de una estructura de tres patas que actúan como base submarina, soportando a las turbinas que se sitúan a 4,8 m por encima del fondo marino.

Las turbinas han sido especialmente diseñadas con una abertura en el centro, con el fin de brindar seguridad y un fácil acceso para los peces y otros animales del ecosistema marino. A partir de su evaluación, el proyecto recibió el apoyo para su construcción en la región de Bretaña por parte del Gobierno Francés y de la Unión Europea, una vez garantizados los aspectos necesarios que aseguran que el medio ambiente marino no sufre daños.

Las turbinas colocadas en el mar estarán fuera de la vista de la superficie, sin causar por tanto impacto visual. Además, el ruido generado por las turbinas también se ha mantenido bajo control con capacidad para funcionar sin hacer uso de aceites, grasa u otros lubricantes contaminantes.

La primera turbina del Parque Mareomotriz Paimpol-Bréhat, ensamblada en el Puerto de Brest, fue transportada a la isla de Bréhat cerca de Paimpol en agosto de 2011 para las pruebas marítimas. La turbina y la base submarina se instalaron utilizando la barcaza OpenHydro Triskell, llevándose a cabo los procedimientos de pruebas en el mar que continuaron durante dos meses como parte de la preparación para presentar el mayor sistema mareomotriz del mundo en 2012 y estudiar su impacto en el medio marino. Una vez completado el proceso de prueba, la turbina fue devuelta a la superficie para su examen y análisis.

El parque mareomotriz se conectará a la red francesa cuando finalice, siendo el primer proyecto de energía mareomotriz a gran escala en el mundo en ser conectado a una red eléctrica nacional, habiéndose construido para ello una nueva subestación que habilita el enlace.

EDF es la empresa desarrolladora del proyecto, mientras que OpenHydro Group está llevando a cabo los trabajos de construcción, además de desarrollar y suministrar las turbinas. Por otra parte, la barcaza utilizada para el proyecto fue construida por los ingenieros navales de STX (Lorient) bajo la supervisión deDCNS, quien es responsable además del montaje de las turbinas y la base submarina del parque mareomotriz. Por último, los ingenieros de Converteam fueron los elegidos para la prestación de asistencia durante las pruebas de la primera turbina.

F.J.de C.

Madrid, 24 de junio de 2014

Nota: Info de http://www.fierasdelaingenieria.com/
